| 类 别 |
名 称 |
规 格 |
品 牌 |
| 电器部分 |
伺服电机（送料）G1系列 |
1KW |
日本三菱 |
| 伺服驱动器个G1 |
|
日本三菱 |
| 伺服电机（转角）G4系列，带记忆功能 |
2KW |
日本三菱 |
| 伺服驱动器G4 |
|
日本三菱 |
| 精密减速机 |
|
台湾科泰 |
| 斜齿轮 |
|
台湾大同 |
| 主轴 |
|
台湾大同 |
| 开关电源 |
|
台湾明纬 |
| 控制系统PLC |
|
日本三菱 |
| 人机界面 |
10英寸 |
台湾威纶 |
| 中间继电器 |
直流24V |
施耐德 |
| 接触器 |
LC1D1210M7N |
| 恒压器 |
5KW |
五川 |
| 直线导轨 |
导轨 |
直径25X25 |
台湾上银 |
| 导轨 |
直径25X25 |
| 传动轴承 |
|
NSK |
| 滚珠丝杆 |
40x20 |
台湾JC |
| 液压部分 |
油泵电机 |
2.2KW |
远东微特 |
| 高压定量叶片泵 |
PV2R1-20-20F |
台湾JH |
| 液压系统 |
|
自主设计 |
| 密封件 |
0圈 |
台湾鼎基 |
| 格莱圈 |
美国PARKER |
| 电磁阀 |
DFB-02-3C2/3C4 |
台湾联集 |
| DFB-02-3C2/3C4 |
| 精密减速机 |
|
1：70 |
台湾科泰 |
适用的管材规格和角度切割范围
Φ16-95mm×0.6--6.0mm； 方管10X10X4-- 100×100×0.6--5.0MM 切割角度40-90°

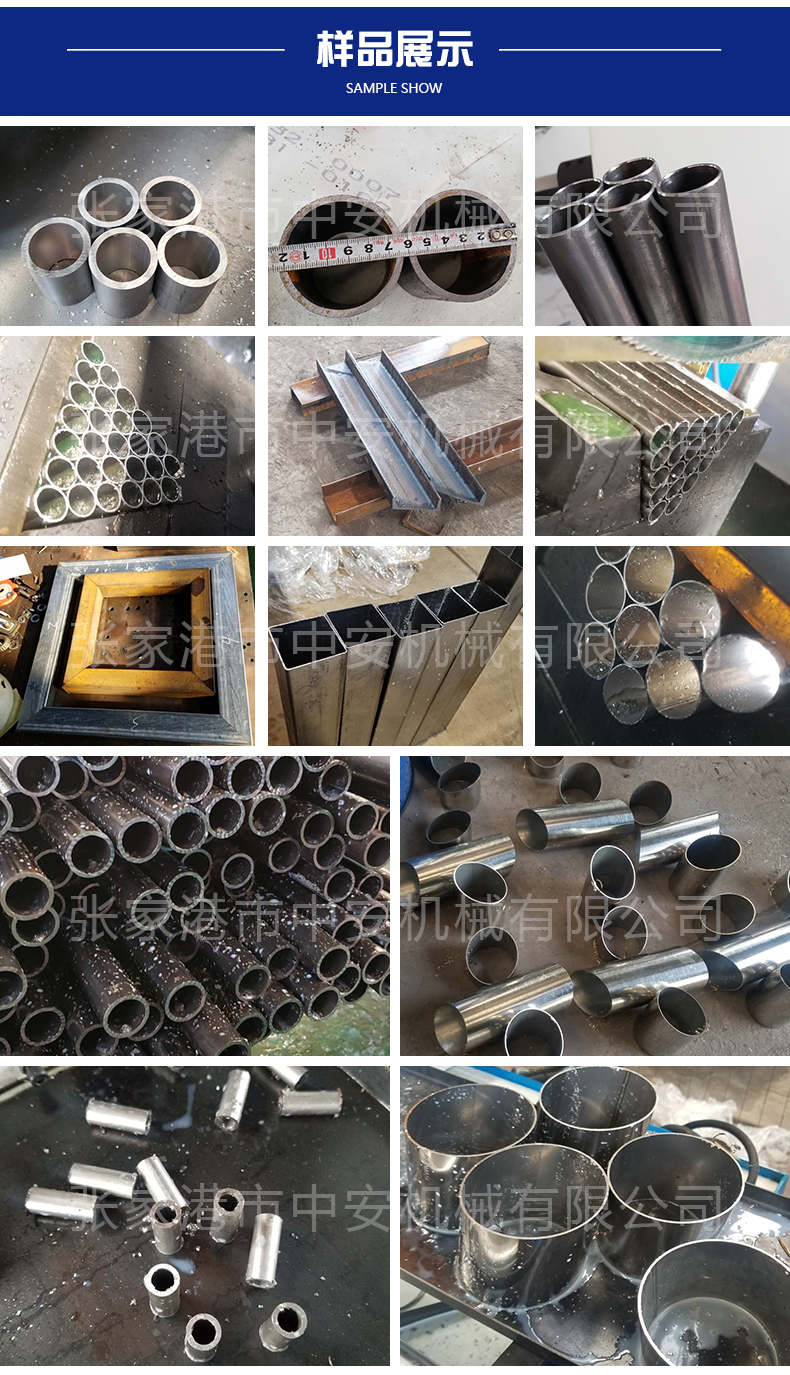

生产能力
视要加工的管材长度而定，一般不小于1根
设备夹料范围：
类型：1.2.支装夹 可选择1支 ，根据管子不同的高度装夹支数。
设备精度范围：
切管机：送料精度±0.15mm，转角精度±0.25mm。
设备工作方式：
工艺描述：
检查设备→人工上料→开启操作箱→根据管材规格设置→
参数和切割参数→启动设备→送料小车开始夹料→伺服电机开始送料→转角电机开始转角到你设定的角度→开始切割→切割完成→主夹打开.拉料夹打开→然后出料。
对能源介质要求：
电源: AC 380V ±10% 50HZ±1HZ，60kVA
干燥无油压缩空气： 压力0.4～0.6MPa，温度 ≤50℃,1标准立方米/分
厂房内温度：0～+40℃ ;地区湿度： 相对湿度≤85%
场地要求：
1、4500X1150X1800MM

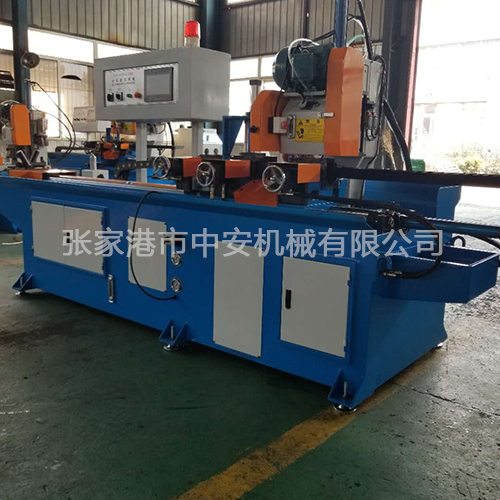

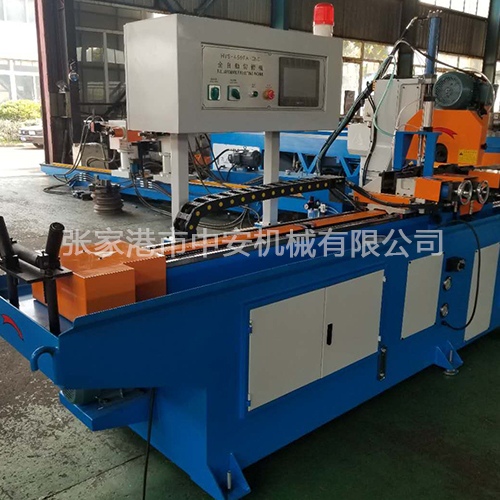

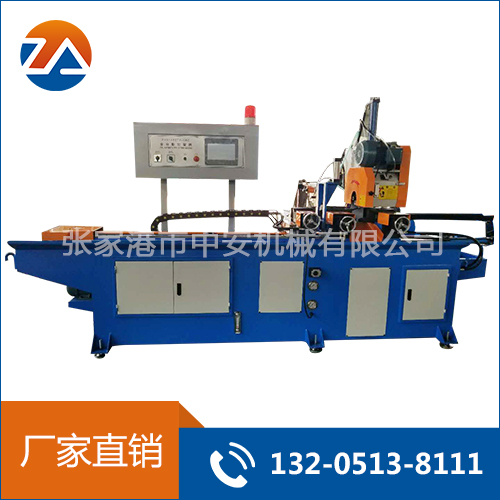

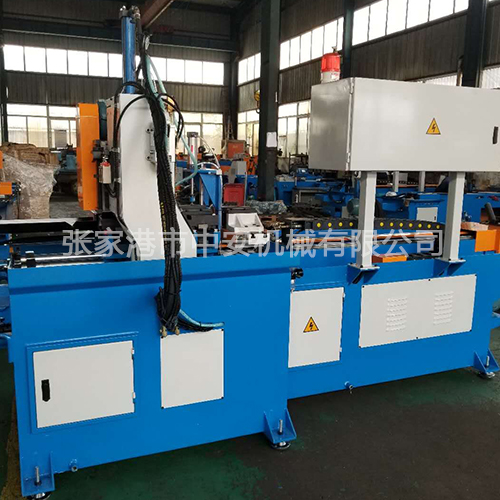

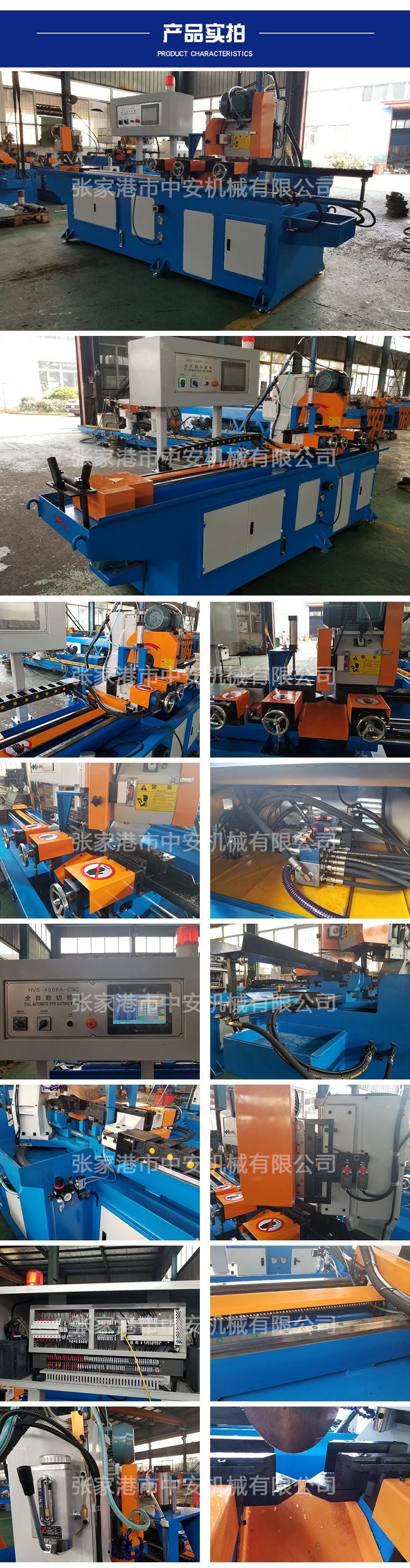

MH-425CNC-2A全自动角度切管机
| 最大切割 |
圆 管 |
外径*壁厚(d*mm) |
95*6 |
| 最小切割 |
圆 管 |
外径*壁厚(d*mm) |
10*0.6 |
| 最大切割 |
方管 |
外径*壁厚(d*mm) |
100X100X5（切割大小明细附说明书里面） |
| 单次送料长度 |
mm |
可根据客户要求 |
| 送料精度 |
mm |
+0.15
- |
| 切割角度 |
45---90° |
|
| 转角精度 |
|
|
+0.2
-0.2 |
| 刀具选择 |
高速钢 |
mm |
￠350 |
| 油泵马达 |
|
KW |
2.2 |
| 主机马达 |
KW |
3.3/4 |
| 主轴转速 |
rpm |
56/102standard |
| 送料伺服马达功率 |
KW |
1 |
| 冷却水泵 |
W |
90 |
| 机器外形尺寸 |
mm |
4500*950*1800 |
| 机械重量Weight |
kg |
2300 |

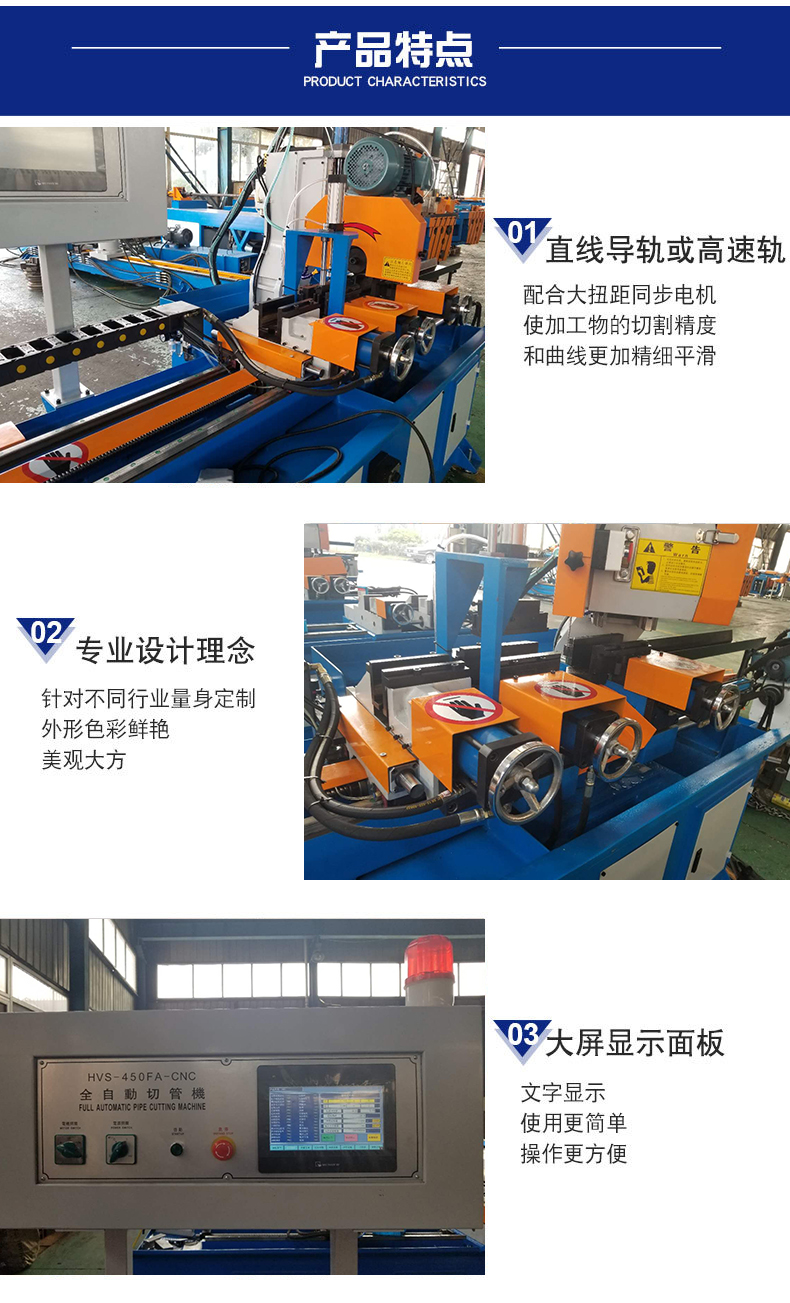

装备特点：
1: MH-425CNC全自动角度切管机是本公司自主开发的CNC数控系统，操作简单维护方便，人机界面上有自动检测功能，一看就能明了。
2：生产过程稳定产品精度，可实现多支管切割和单支管切割，是做五金装饰，窗帘装饰，户外家具，健身器材，汽车配件，水暖行业，超市货架，石油管道等等切割理想的设备。
3：加工长度可同时设置锯切多种尺寸的长度和数量。系统自动分析及进行分类生产。
4：切屑机头为四轴变速传动，性能稳定与节能，水冷却系统确保机械可靠性和耐久性，延长机械使用寿命。
5：机械送料运动部分采用直线导轨加精密减速机，使送料切割精度达到+ -0.2mm。
6：独特的夹具系统，确保产品不刮伤，不变形，且送给过程流畅。
7：触摸式人机界面，操作简单，而且每个系统可独立操作，又可一体匹配，维护简单方便。
8：切屑与液体配置了过滤系统，集中处理，方便干净。
9：角度切割可切八字角，和梯形角度。只需电脑编程。
10：大大为工厂节约人力资源的问题。

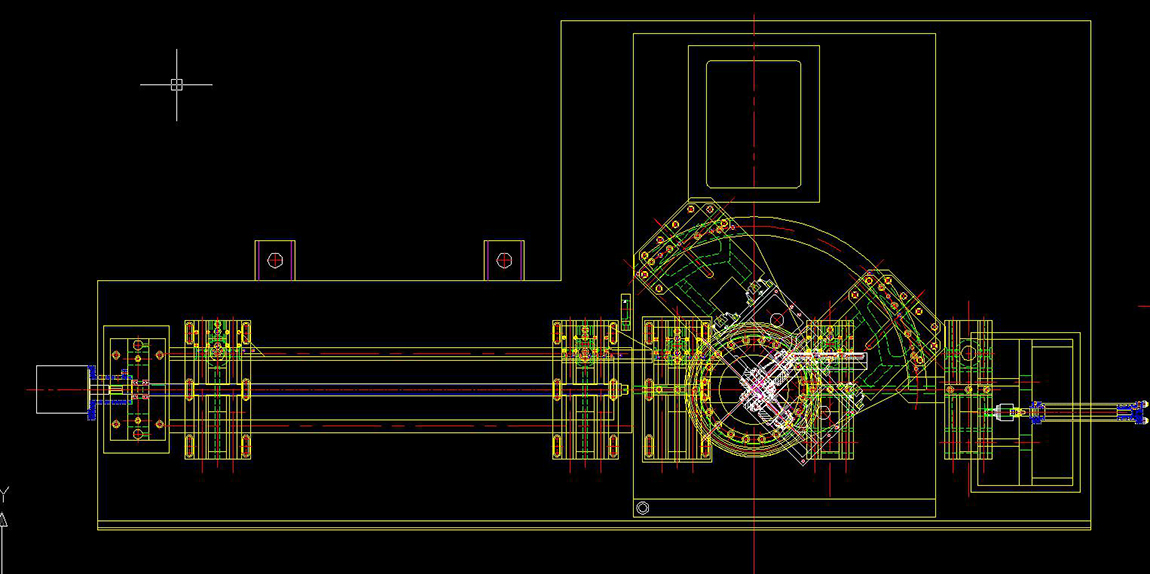

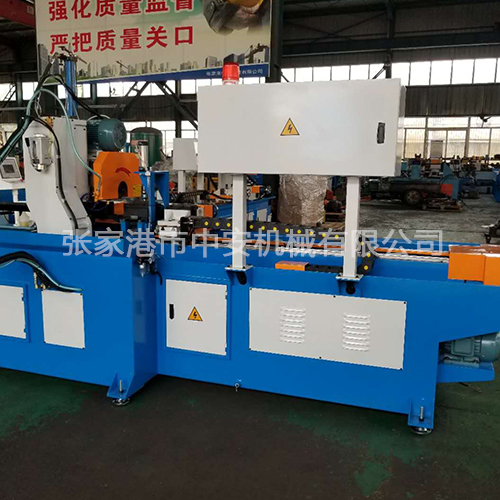

设备示意图：
